不銹鋼龍頭配件在生產(chǎn)過程中常附著切削油、拋光蠟等油污，傳統(tǒng)手工清洗效率低且易殘留。采用不銹鋼除油劑配合超聲波清洗機技術(shù)，可實現(xiàn)大批量高效去污，但需嚴格把控工藝細節(jié)以避免配件損傷。

不銹鋼表面沾滿拉伸油

一、超聲波參數(shù)的精確調(diào)控
超聲波清洗機建議采用40kHz中頻超聲波配合功率密度0.5W/cm²的設(shè)置。過高的頻率（如80kHz以上）會產(chǎn)生空化腐蝕，導(dǎo)致龍頭閥芯部位出現(xiàn)微米級凹坑。清洗槽體應(yīng)選用316L不銹鋼材質(zhì)，其耐蝕性比304材質(zhì)提升3倍。溫度控制方面，保持55-65℃區(qū)間既能保證清洗劑活性，又可避免高溫加速氧化。

不銹鋼配件除油超聲波清洗機

二、專用除油劑的選擇標準
針對304/316等奧氏體不銹鋼材質(zhì)，應(yīng)選用pH值8-9的弱堿性水基清洗劑，如搜索結(jié)果中提到的含表面活性劑復(fù)合配方。這類清洗劑通過乳化分解原理去除礦物油，相比強堿制劑能降低60%以上的表面腐蝕風(fēng)險。需特別注意避免含氫氟酸成分的清洗劑，其會導(dǎo)致晶間腐蝕。實驗數(shù)據(jù)顯示，添加0.5%緩蝕劑的專用除油劑，在60℃工況下可使油污去除率達到99.2%。


三、防刮花工藝設(shè)計
1. 裝載方式：采用尼龍材質(zhì)分層夾具，間距保持≥15mm防止碰撞
2. 預(yù)處理：先進行30秒噴淋預(yù)洗去除大顆粒雜質(zhì)
3. 緩沖措施：在槽體底部鋪設(shè)聚四氟乙烯緩沖墊
我們通過改用工裝清洗籃，將產(chǎn)品刮花率從3.7%降至0.2%

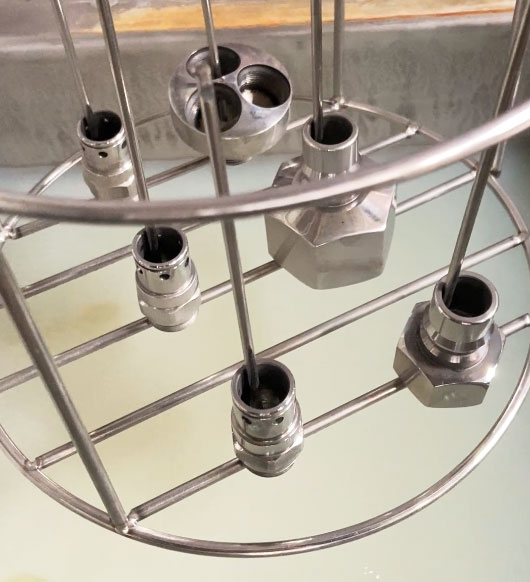

專為不銹鋼配件設(shè)計的工裝籃

四、水印防控關(guān)鍵點
采用三級純水漂洗系統(tǒng)（電導(dǎo)率≤5μS/cm）配合離心脫水工藝。第二級漂洗需添加5%酒精類揮發(fā)助劑，能縮短干燥時間40%以上。脫水后立即用熱風(fēng)循環(huán)烘干（80℃×15min），可完全杜絕水漬殘留。實驗室對比顯示，該工藝比自然晾干方式減少92%的水印缺陷。

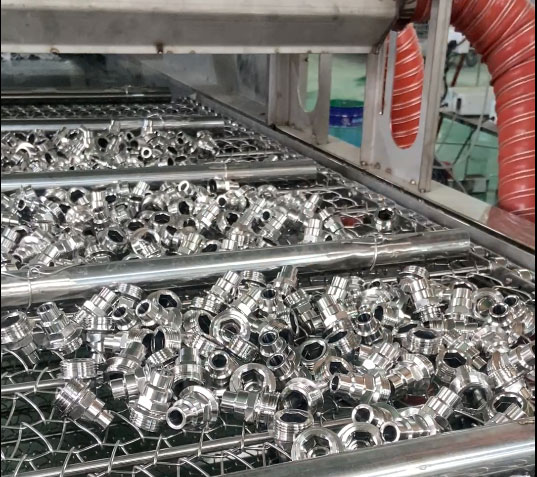

通過式超聲波清洗機清洗后效果展示

五、質(zhì)量驗證體系
建立三級檢測標準：
1. 目視檢查：在2000Lux白光下觀察無可見油膜
2. 驗油試紙測試：達到DIN8597標準A級
3. 鹽霧測試：經(jīng)96小時中性鹽霧試驗后無腐蝕斑點
定期用表面張力測試儀監(jiān)控清洗劑濃度，偏差需控制在±5%以內(nèi)。

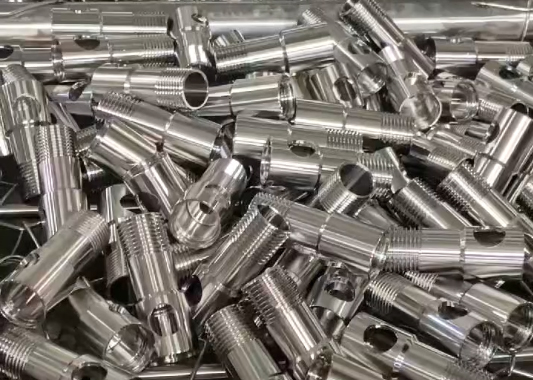

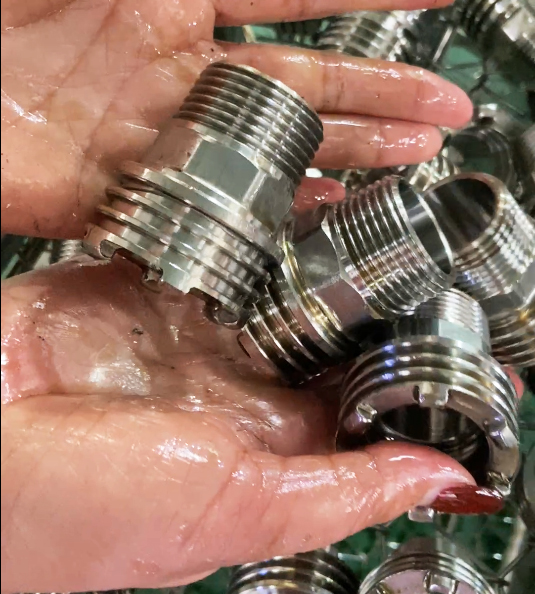

不銹鋼配件除油效果展示

通過上述系統(tǒng)化方案，全自動超聲波清洗機可實現(xiàn)日均5萬件龍頭的無損清洗，良品率維持在99.85%以上。建議每3個月更換清洗槽液體并做槽體鈍化處理，長期使用時可節(jié)約30%的維護成本。對于特殊造型的恒溫龍頭，可考慮增加旋轉(zhuǎn)式清洗工裝提升清潔均勻性。
